一、概述

近年来,随着我国工业产业的蓬勃发展,工厂已经成为全社会的能耗与排放大户,建设节约化工厂的呼声日益强烈。国家高度重视节约化校园建设,先后发布了《关于建设节约型工厂的通知》、《关于开展节能减排工厂行动的通知》等文件,对工厂建设起到了重要的指导和推动作用。

武汉舜通智能科技有限公司通过自主研发，是在智能电网用户侧的电力监控、EMS能源管理、用电管理解决方案的整体方案供应商，可以为工厂智能、 绿色、节能、安全、提供智能配电系统、用电管理、能源管理、建筑能耗分析系统等产品和服务。


二、系统特点

QT-EMS智慧型工厂能耗监测系统主要特点如下：

（1）对工厂建筑的用电、设备运行状态等，实现在线监测，工厂智能化管理；

（2）自主研发的智能数据采集器，通过RS485，无线Zegbee、无线GPRS等通讯方式对电表、水表、气表、PLC等智能设备实现数据采集；

（3）智能数据采集器具有采集时间灵活设定，具有internet/无线3G传输机制，能够实现断点续传，确保数据在30天断线的情况下，数据有效本地存储，在上线后续传；

（4）为节约化智能化工厂建立统一的能耗和设备监控管理平台，实现对单位建筑，关键设备能耗统计分析和管理，实现对能耗的分类分项统计；对关键设备运行状态进行实时监测，并形成报表，利于智能管理；

（5）通过能耗数据分析，发现能耗黑洞；

（6）为节能改造指明方向，并验证节能效果；

（7）横向比较相同类型建筑的能耗数据，通过能耗公示鼓励先进、督促落后；

（8）数据传输采用MD5认证算法以及AES加密算法，保证信息传输的可靠性、保密性。


三、系统结构

系统根据具体的工程情况来组网，采用分层分布式结构。

根据项目规模的大小，可以灵活选择通讯介质和组网方式。当设备比较集中时，通讯介质通常采用屏蔽双绞线和五类八芯屏蔽电缆；当系统设备比较分散时，可采用光纤作为通讯介质，组网方式可以采用光纤环网或者光纤星型网；如果设备较少而且非常分散，可以采用无线通讯设备组网。

由于东风精铸建筑比较多，建筑分散，一般依赖已经建设好的工厂网络作为数据传输的介质。

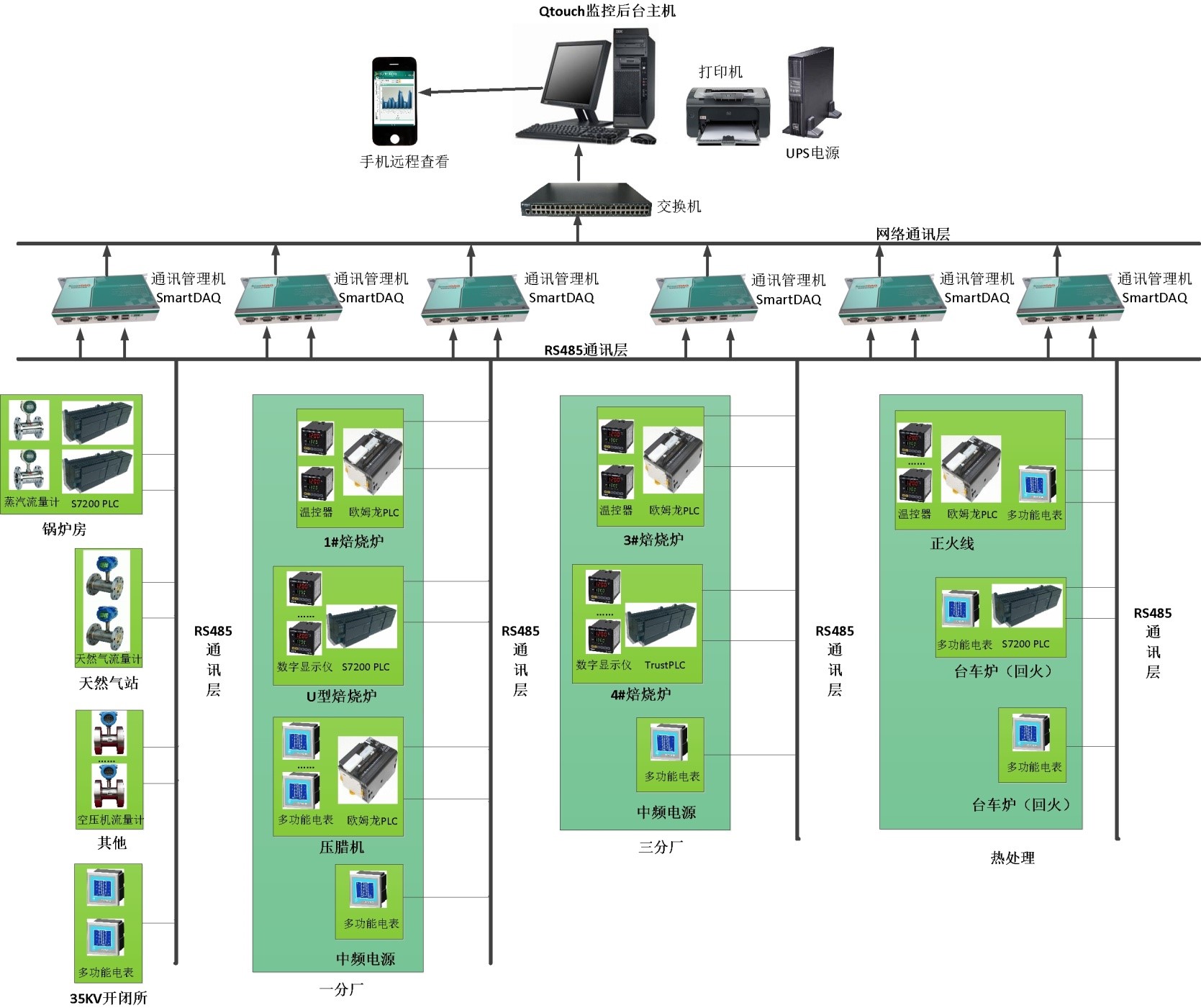

根据东风精铸的关键件统计数据，硬件拓扑结构图如下所示：


四、解决方案

4.1 监测点统计表

东风精铸关键件统计表格如如下表所示：

类别 位置 名称 数量 说明 设备型号 信号类别 现有通信端口
流量计 锅炉房 蒸汽流量计 3 一分厂 AEM290流量积算仪 流量 RS485
三分厂
热交换站（需购置DN150） AEM290流量积算仪 /
天然气流量计 3 锅炉房（需购置DN150） 旋进漩涡气体流量计DN150 /
1号焙烧炉 / RS485
检测中心 旋进漩涡气体流量计DN80
一分厂 制壳分厂 3 蜡模总表+蜡模空调-热交换站 TD型普通电表 电流 /
一分厂熔炼 4 3#总表+4#总表+熔炼循环水泵-三分厂清砂
三分厂 三分厂 6 三分厂球1+三分厂球2+三分厂除尘器+三分厂精研所+三分厂清砂+老锅炉房+壳型精铸熔炼阵地
热处理 热处理 5 1线西+2线东-检测中心总表-检测中心二期-外包机加总表
重点能耗设备用电量统计 空压站 空压机 2+3 有功表×4
一分厂 中央空调 1 分厂级电量统计
中频电源（一分厂） 6 有功表×6 SOKYO电表 RS485
三分厂 中频电源（三分厂） 4 有功表×4 TD型普通电表 /

4.2 监测点物理分布图

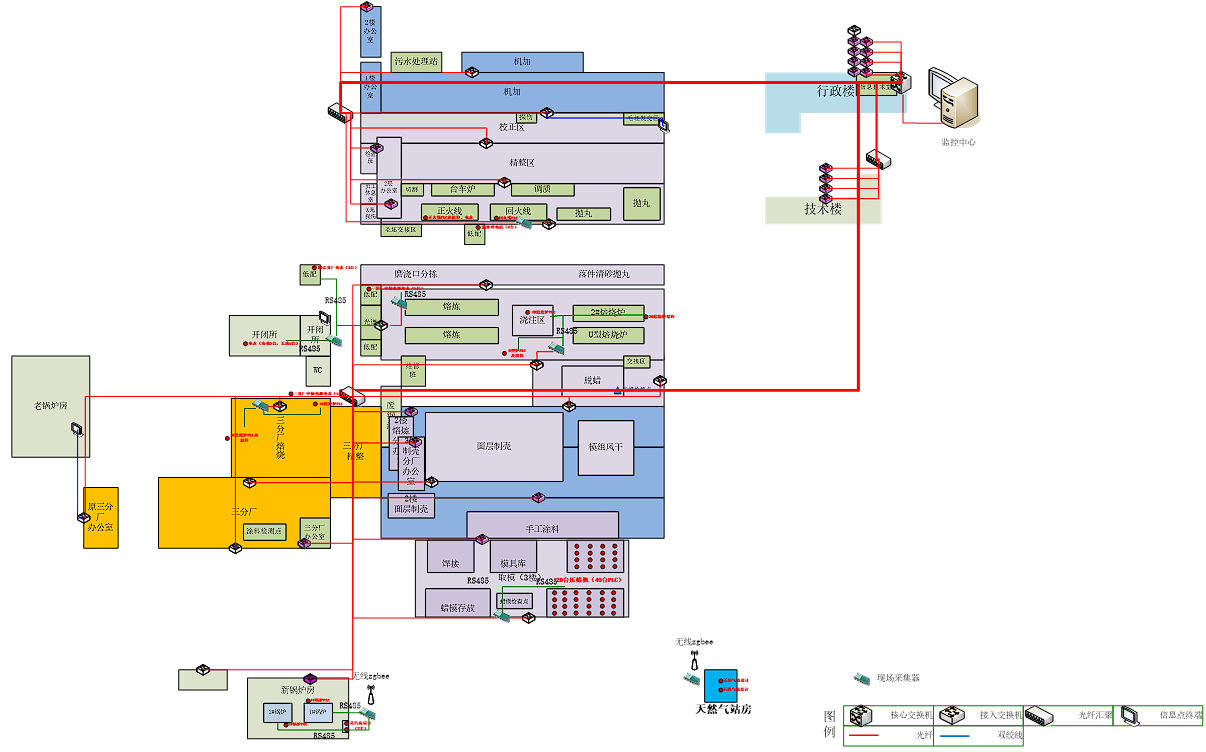

监测点物理分布图如下图所示：


监测点统计信息归类表：

序号 位置 类别 数量 备注
1 一分厂 制壳分厂 3 蜡模总表+蜡模空调-热交换站
一分厂熔炼 4 3#总表+4#总表+熔炼循环水泵-三分厂清砂
2 三分厂 三分厂 6 三分厂球1+三分厂球2+三分厂除尘器+三分厂精研所+三分厂清砂+老锅炉房+壳型精铸熔炼阵地
3 热处理 热处理 5 1线西+2线东-检测中心总表-检测中心二期-外包机加总表
4 空压站 空压机 4 有功表×4
5 一分厂 中央空调 1 分厂级电量统计
6 三分厂 中频电源（三分厂） 4 有功表×4
总计（累计需要更换智能电表数量） 27

现地采集器安装归类表：

序号 位置 类别 数量 备注
1 2号低配
空压机站
检测中心		 QT241（4串口） 1 2号低配电能表×3，空压站电表×4，检测中心总表×1
2 3号低配
4号低配		 1 2号低配电能表×3，空压站电表×4，检测中心总表×1
3 5号低配
检测中心二期（1）		 1 电表×3
4 检测中心二期（2）
外包机加		 1 天然气计量×1，电表×1
5 一分厂中频电源
1号锅炉天然气计量		 2 天然气计量×1，电表×6
6 6号低配 1 电表×8
7 低配房 1 电表×1
8 二分厂除尘器
热交换站		 1 电表×2
9 蒸汽流量计
检测中心二期（1）		 1 天然气计量×1，流量计量×3
10 备用 2 备用
总计（累计需要更换智能电表数量） 12 电表×33，气表×3，流量表×3

总共需要现地采集器12台QT241（4口），实现对现场数据的实时采集。


五、产品清单及报价

产品清单及报价如下所示：

序号 设备部件名称 规格型号 原产地及制造国 单位 数量 单价(元) 小计(元) 备注
一、低压仪表配置（分散安装在开关柜上）
1 多功能数显仪表 CL7339MN 科陆电子 台 27
2 仪表箱 用于安装仪表，接线端子 国产定制 台 27 根据现场需要
二、流量积算仪（用于热交换站和锅炉房）
1 流量积算仪(DN150) 防爆安装方式 国产优质 台 2
三、能源管理系统
1 监控主机 联想扬天 M4632D（2GB/500GB），含20寸显示器 中国联想 台 1
2 显示器 20寸显示器 中国联想 台 1
3 主机操作系统 Windows Server2008 微软 套 1
4 能耗管理软件 QTouch(包含现场工程实施，1年的免费维护，以及免费的技术改进) 武汉舜通 套 1
5 通信服务管理机（含主流协议） QT240（含24V电源） 武汉舜通 台 12
6 通信管理机安装机箱 含箱体、空开 线槽配线等辅材 国产定制 台 10 是否配置根据甲方要求
四、其他
1 仪表安装费 含设计、工程安装 武汉舜通 套 27
2 线材 485通信线、软管、PVC管等 国产优质 米 4000 根据实际情况估算
3 线缆施工 武汉舜通 元/米 4000
4 培训、资料 武汉舜通 套 1
5 运保费 武汉舜通 套 1
6 现场调试服务费用 武汉舜通 套 1
税费（6%）：
报价合计：

六、软件功能及效果

QTouch能耗监控系统主要实现如下功能：

（1）通过计算机和手机等终端设备实现对全厂能耗的远程监视与控制；

（2）能耗采集器具有断点续传功能，在断电15天内能够自保持数据，待网络恢复之后，重新传输；

（3）提供丰富的接口与其他系统接入，如OPCserver，ModbusTCP等；

（4）每天自动形成能耗报表（设定时间点）；手动查看任意时段耗电量及使用状况曲线图；

（5）通过统计和计算，核算出每台中频炉的耗能量、单位重量钢水的耗电量。


七、软件介绍

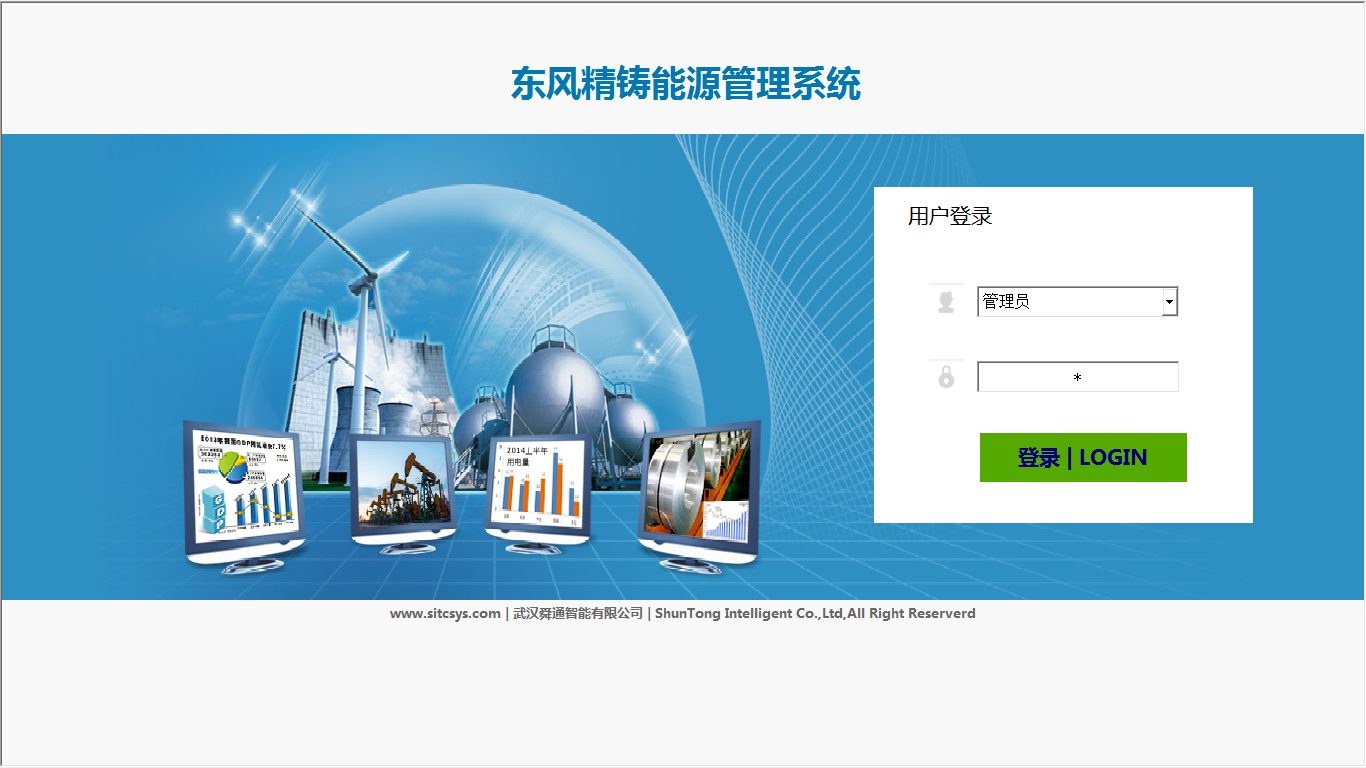

1）登录主界面，显示项目信息，不同级别的用户登录，进入不同的功能模块。

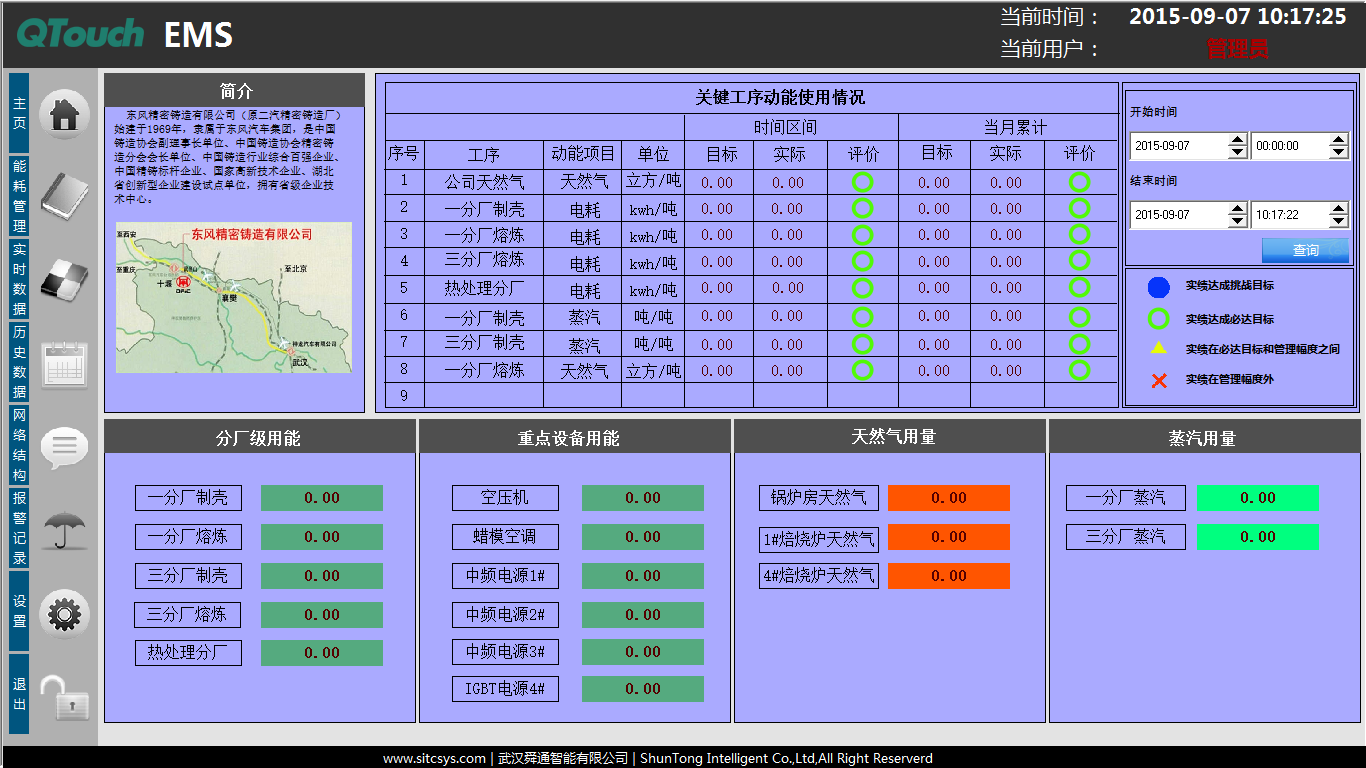

2）首页界面，显示关键能耗数据，各个分车间的用能情况及评价体系，用于评价各个分厂的用能情况，达到对比分析目标。

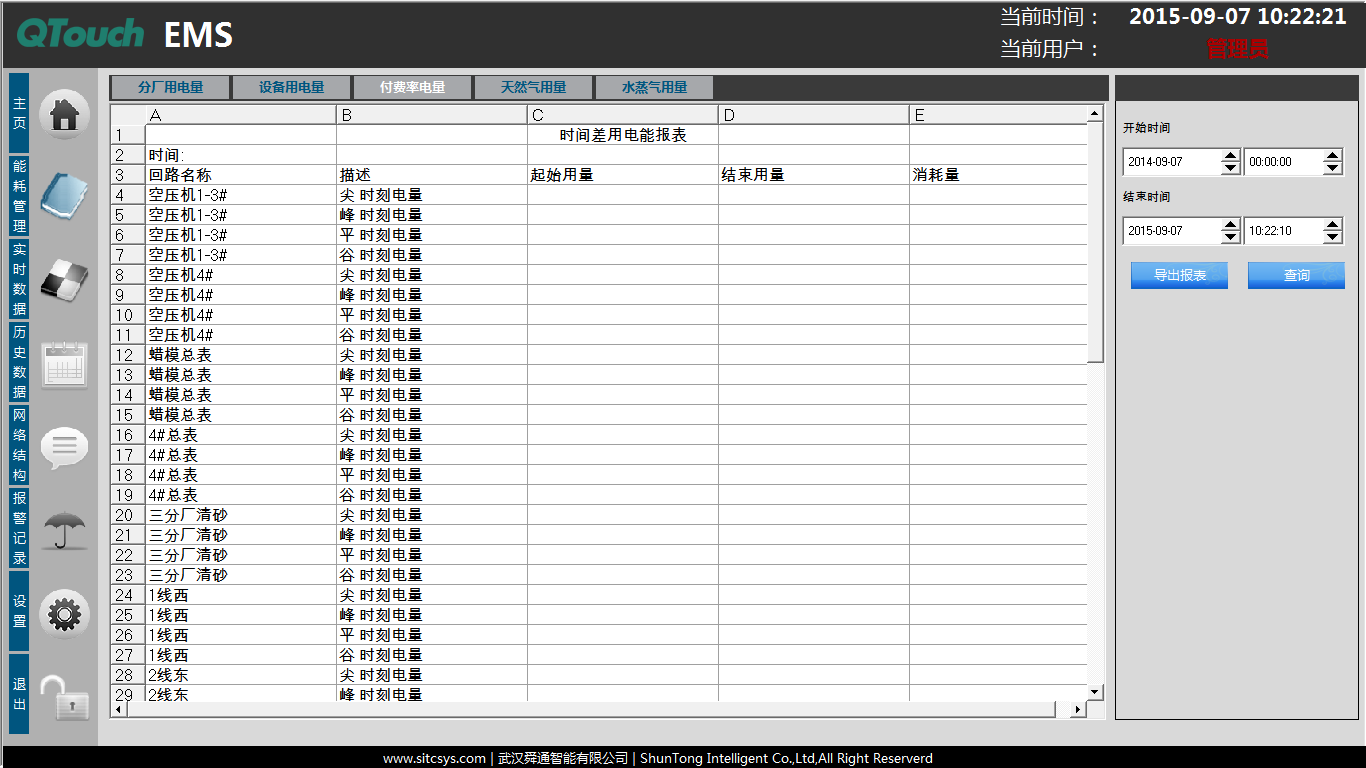

3）用能统计表，通过数据采集，建立起分类分项用能表，便于用户查询任一时间段的用能数据。

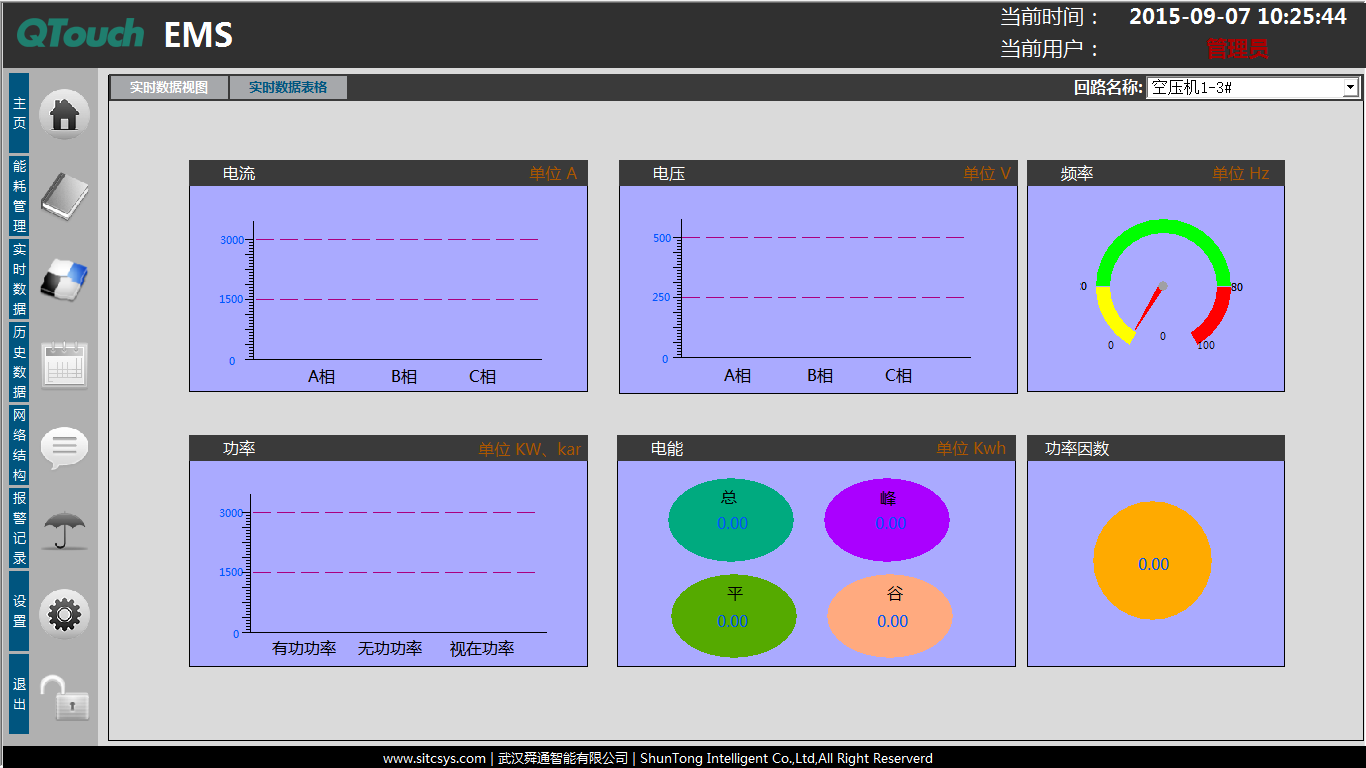

4）实时数据展示，通过棒图、表计、饼图展示实时用能数据。

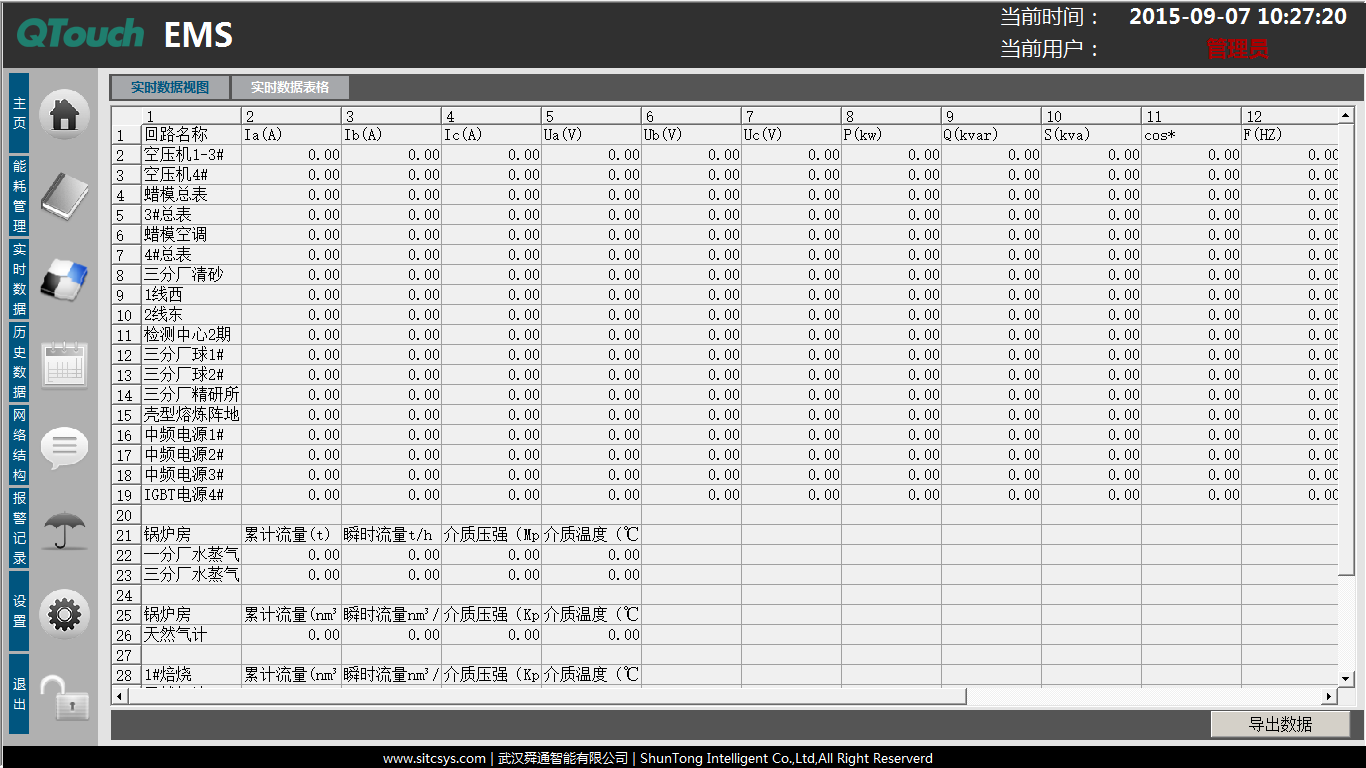

5）实时数据展示，通过实时表格展示实时用能数据，详细全面的展示数据实时值。

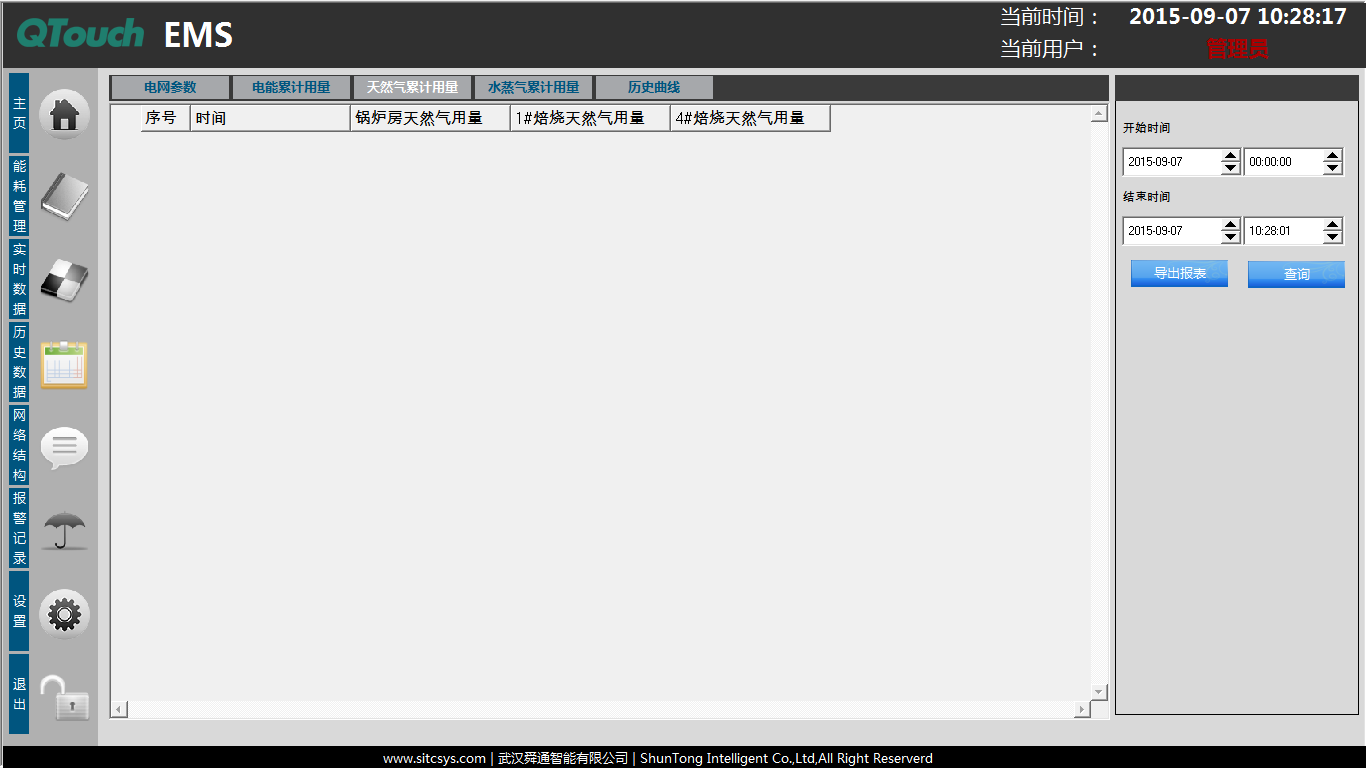

6）历史数据展示，通过历史查询表格，通过查询时间输入，查询任一时间的历史信息。

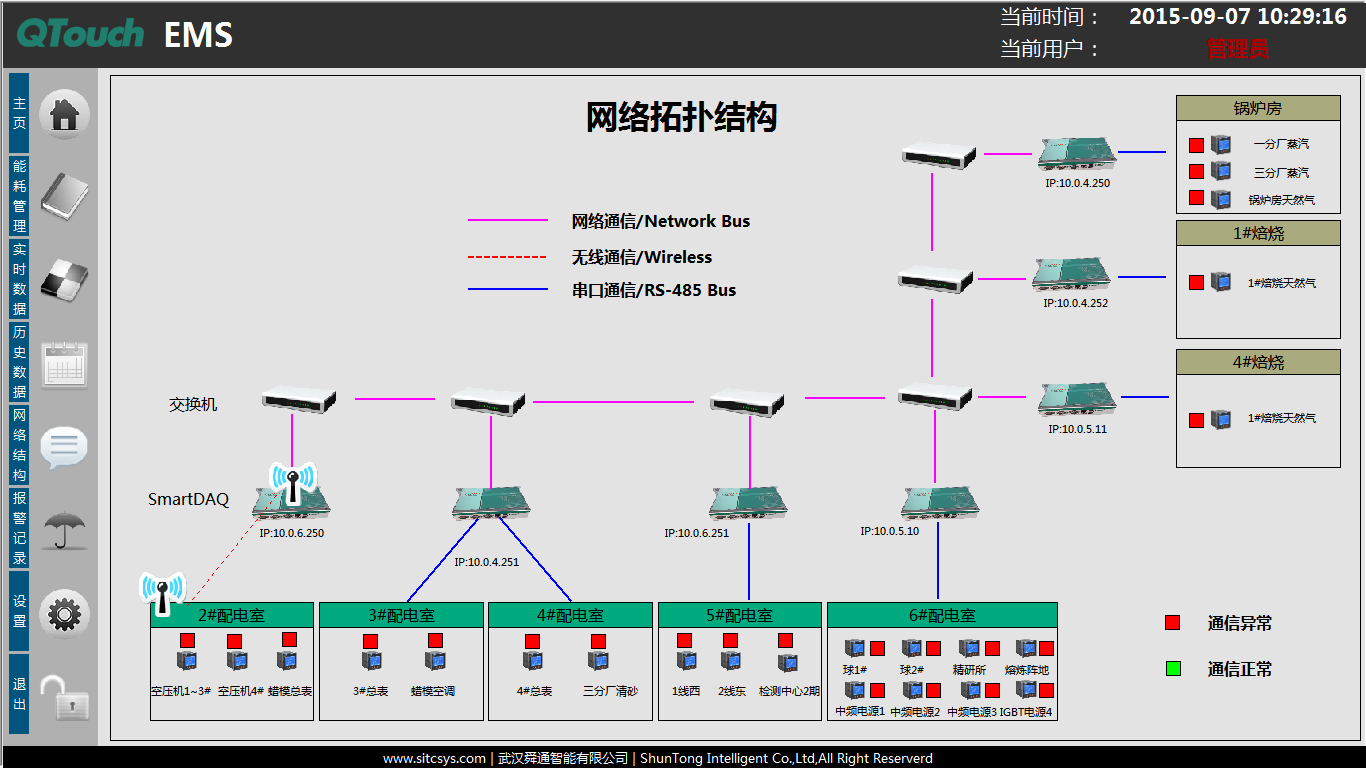

7）网络拓扑及通讯状态显示，直观的显示网络拓扑结构，显示通讯状态。


8）系统实时及历史报警信息，及时准确的反应系统的运行状况，在产生报警的时候，通过提示，查询，声音等方式及时报警。
